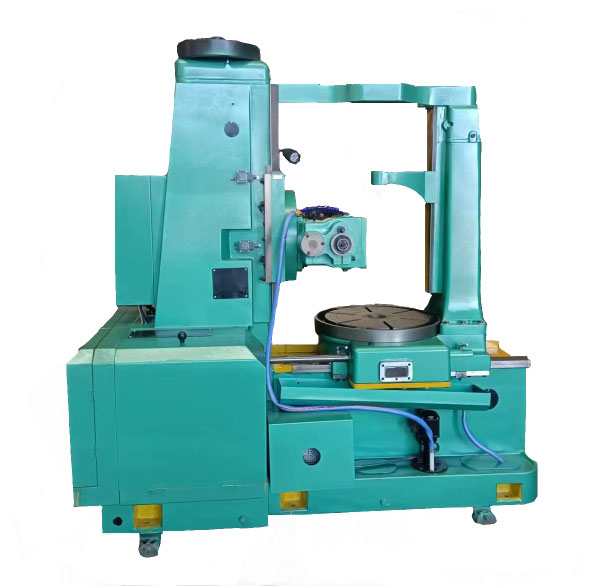

加工外嚙合直齒、斜齒圓柱齒輪和鼓形齒、小錐度齒齒輪廣泛運用大型數控滾齒機進行加工。大型數控滾齒機的專用dao具是齒輪滾刀，每把滾刀可以加工模數相同而齒數不等的各種巨細不同的直齒或斜齒漸開線外圓柱齒輪。適合成批大量生產的轎車、摩托車、拖拉機和機床等行業運用。大型數控滾齒機在作業過程中有必要有以下幾個運動，才可以完結齒輪件加工的一系列工序：
1、即滾刀的切削也被稱作為旋轉運動，由變速齒輪的傳動比決定其切削速度。
2、分齒作業即工件的旋轉運動。在滾齒時，齒輪與齒條的嚙合聯系需要由其運轉操作的速度和滾刀的旋轉速度保持。但是因?yàn)榈洱X擺放在一條螺旋線上，刀齒的方向與軸線并不筆直。所以，有必要把大型數控滾齒機的刀架扳轉一個角度使之與齒輪的齒向協調。其聯系由分齒掛輪的傳動比來完結。關于單線滾刀，當dao具每轉一轉時，齒坯需轉過一個齒的分度角度，即1/z轉。
3、滾刀沿工件軸線自上而下的筆直進給運動，這種運轉辦法是為了確保大型數控滾齒機切出整個齒寬，由進給掛輪的傳動比再經過與滾刀架相連接的絲桿螺母來完結。滾切直齒輪時，扳轉的角度就是dao具的螺旋升角。滾切斜齒輪時，扳轉角度的巨細及扳轉方向還要根據斜齒輪的螺旋方向，以及螺旋角的巨細來決定。
